環(huán)保有機硅三防漆性能

※ 附著力

百格法附著力及耐溶劑后附著力均為1級，耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。

※ 耐濕性

耐濕熱（47℃，96%濕度）試驗168小時后，試板表面無明顯變化。

※ 耐鹽霧

中性鹽霧試驗168小時后，試板表面無明顯變化。

鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。

鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。

環(huán)保有機硅三防漆噴涂案例

●將需涂覆的材料表面擦拭干凈，保證被粘表面無油污、雜質(zhì)。

●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜，最終涂膜厚度應(yīng)達 0.3~0.5mm。

●第一道涂膜表干后，即可再次涂覆。

采用全自動噴涂產(chǎn)線進行三防漆噴涂，線路板正面可采用選擇性涂覆，背面可整面涂覆，噴涂時應(yīng)測試好間距。

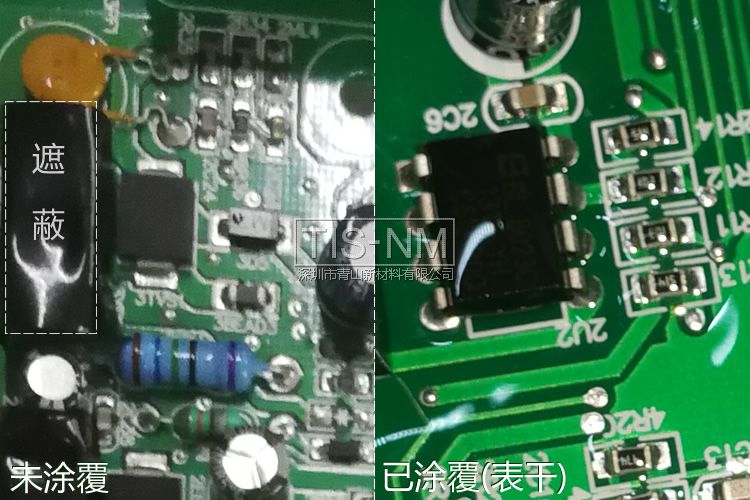

對連接器、開關(guān)等元器件進行必要的遮蔽

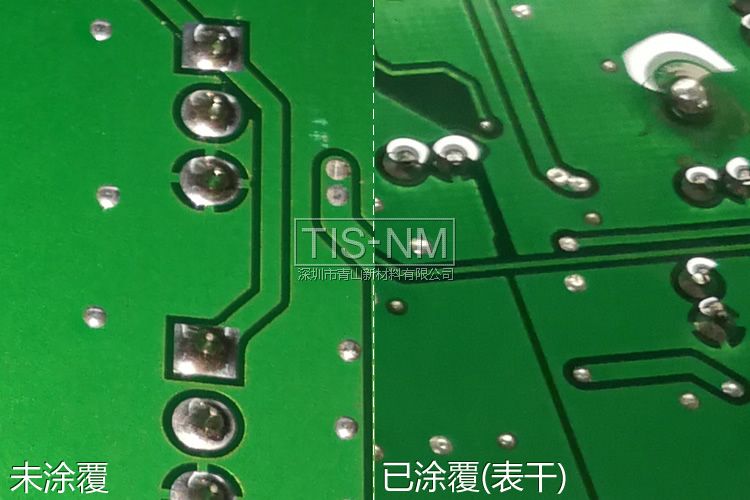

線路板背面由于元器件較少，三防漆噴涂結(jié)束后整體效果很美觀

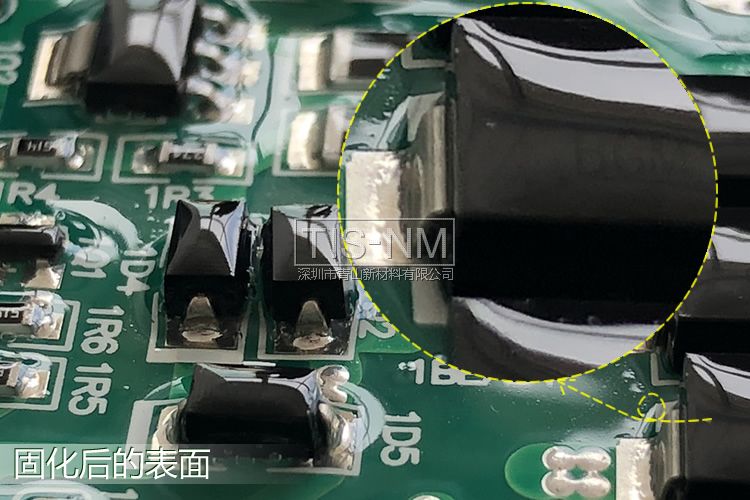

TIS-NM環(huán)保三防漆固化后元器件防潮防腐蝕性能大幅提升

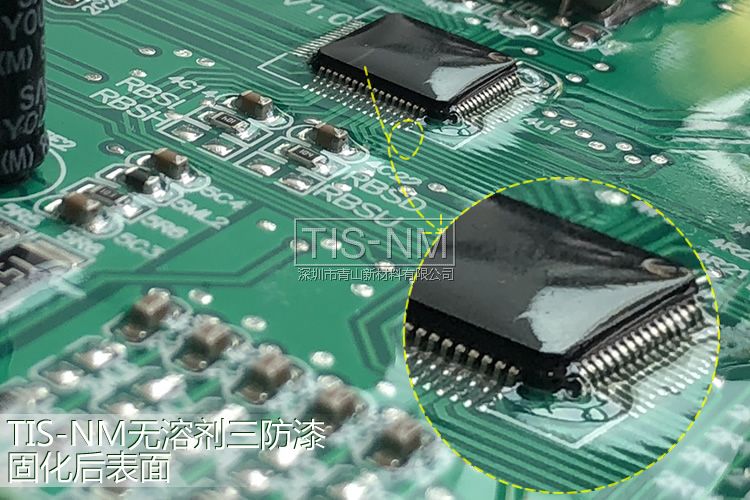

TIS-NM無溶劑環(huán)保三防漆的漆膜厚度非常薄，散熱性好，可耐高溫200℃，由于流動性好，噴涂后元器件pin腳周邊都得到了完整的保護，表面美觀整潔

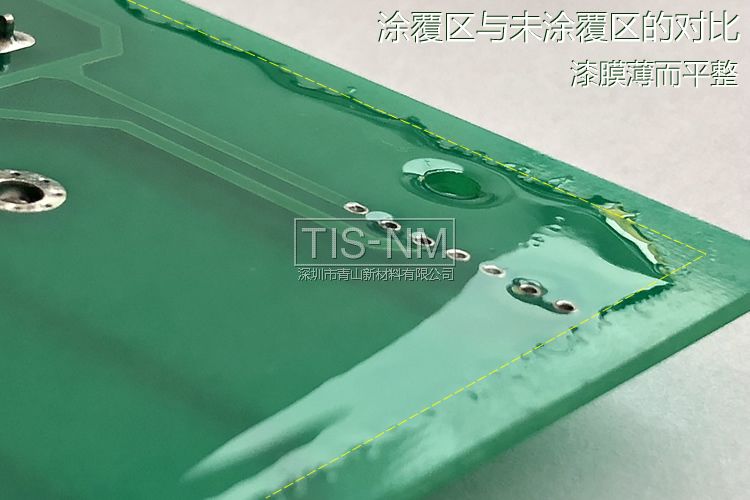

TIS-NM環(huán)保有機硅三防漆在線路板上噴涂前后的對比，案例中特意留空了線路板邊緣以進行對比，并非噴涂bug

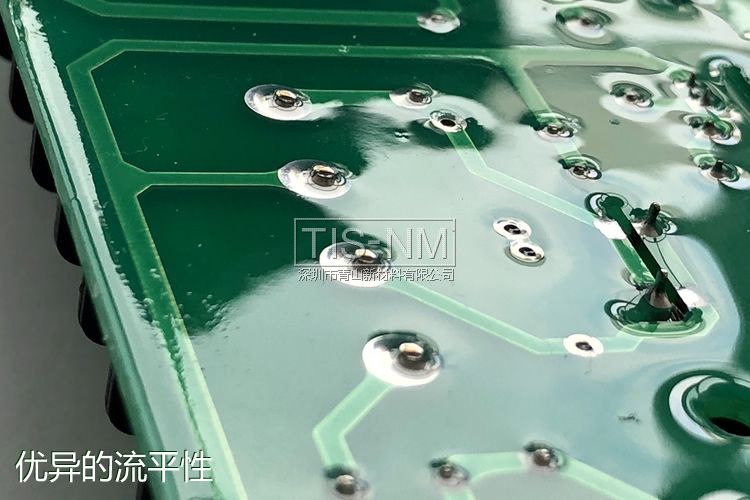

TIS-NM有機硅三防漆噴涂之線路板邊緣固化后效果，展現(xiàn)出優(yōu)異的流平性

環(huán)保有機硅三防漆特性

●對材料無腐蝕性

●憎水性及憎水遷移性強，防潮性好

●更好的附著力

●施工方便

●無溶劑

環(huán)保有機硅三防漆是一種單組份三防漆，常溫下自然固化。固化后的涂層具有優(yōu)良的電氣絕緣性能和化學(xué)穩(wěn)定性，能耐水、耐臭氧、耐氣候老化，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。

通常情況下，硅基三防漆需依靠溶劑進行稀釋，以增加其流動性，TIS-NM環(huán)保三防漆在無溶劑的情況下保持產(chǎn)品低粘度和良好的流動性，同時使產(chǎn)品發(fā)揮出較強的附著力，同類型的很多三防漆產(chǎn)品目前還無法兼顧這幾個技術(shù)難點。

青山新材環(huán)保無溶劑有機硅三防漆噴涂視頻

視頻地址：https://v.youku.com/v_show/id_XMzg2NTk0MTI4OA==.html

★ 青山新材TIS-NM環(huán)保無溶劑有機硅三防漆產(chǎn)品詳細介紹

   免費打樣或樣品申請請致電 400-7777-029
