有機硅三防漆是一種室溫固化彈塑性硅樹脂。可以采用刷刷涂、噴涂、浸涂多種工藝，固化速度快，極好的抗磨損性，對各種電路板有良好的附著力；具有良好的耐溫性能，耐高溫200度左右。

有機硅三防漆基本特性

1.固化速度快，可室溫固化。對各種電路板有良好的附著力；

2.防潮防水、防油防塵性能佳；

3.具有良好的絕緣、抗壓、粘接強度高等電氣及物理特性。

有機硅三防漆廣泛應用于LED、電子、電器、通訊、汽車、機械、國防工業等領域，有機硅三防漆形成的保護膜可有效地隔離線路板，并可保護電路免遭惡劣環境的侵蝕、破壞，從而提高線路板的可靠性，增加其安全系數，并保證其使用壽命。

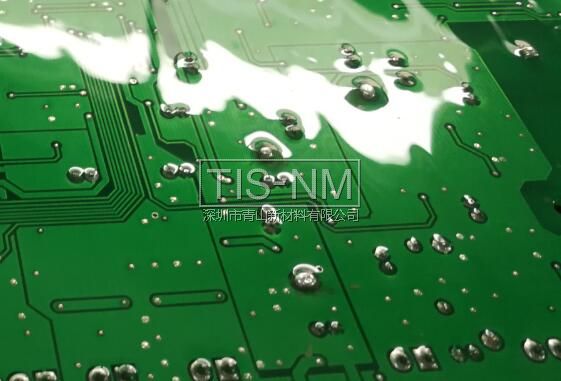

TIS-NM有機硅三防漆是一種單組份無溶劑液體有機硅涂料，固化后的涂層具有優良的電氣絕緣性能和化學穩定性，能耐水、耐臭氧、耐氣候老化，能在-60~200℃溫度范圍長期使用，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。

》對材料無腐蝕性

》憎水性及憎水遷移性強，防潮性好，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化

》耐鹽霧性能強，中性鹽霧試驗168小時后，試板表面無明顯變化

》更好的附著力，較大的分子量保證了優異的附著力

》施工方便 可噴涂可刷涂

》無溶劑 低粘度

》耐高壓絕緣性能好

有機硅三防漆性能指標

有機硅三防漆檢驗報告

* 附著力及耐溶劑后附著力均為1級，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化，中性鹽霧試驗168小時后，試板表面無明顯變化。

報告說明：

1.劃格后，用壓敏膠帶粘貼劃格區域后再觀察漆膜脫落情況。

2.試板制樣：采取噴涂方式制樣。

3.耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。

4.鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm²;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm²/h。

5.鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。

6.鹽霧試驗結束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。
